產品名稱:
QDT型低速推流器概述

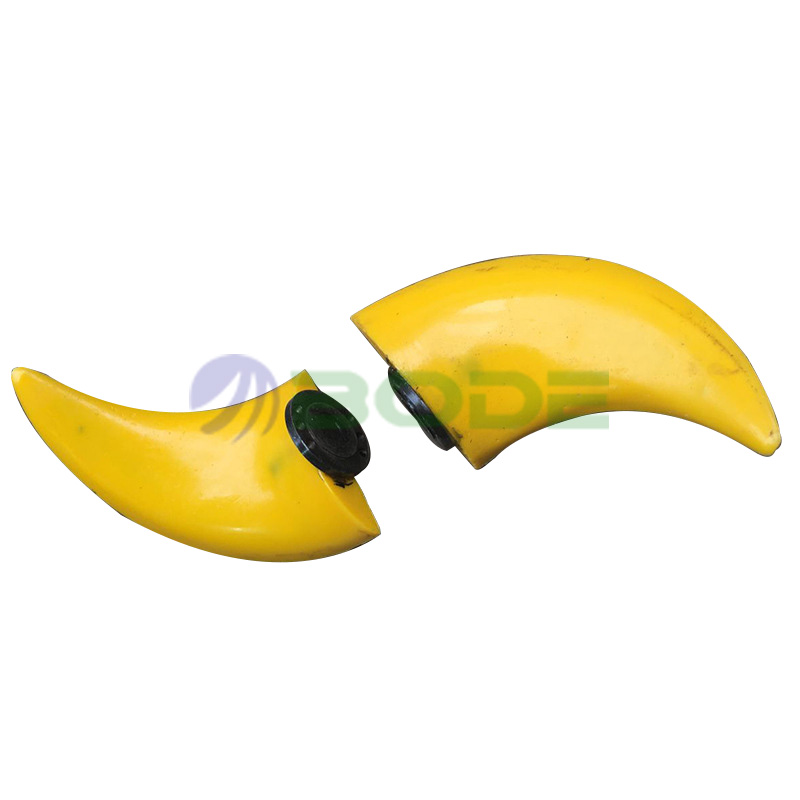

QDT低速推流器,發明人:強仕林(QDT)。在水處理工藝流程中,廣泛應用于氧化溝推流,各類生化池的攪拌,同時也可用于河流防凍,景觀水循環等。低速推流器由潛水電機、減速裝置、葉輪和安裝系統等組成。其特點是配套功率?。?.5~7.5Kw),轉速低(36~135r/min),葉槳直徑大(1000~2500mm),低速旋轉,產生大體積流場,服務范圍廣。后掠式香蕉型葉槳設計,具有自潔功能,采用聚氨酯或鋁合金材質精鑄成型,具有重量輕,強度高,耐腐蝕等優點,其 的摩擦性能,可保證在低轉速的運動狀態下于液體產生良好的阻尼效果,從而創建出柔和的水流。該系列產品除了具有推流和創建水流的作用外還具攪拌功能。
QDT型低速推流器應用范圍:
潛水?dāng)嚢铏C(jī)主要運用在市政和工業污水處理過程中的混合、攪拌和環流,也可用作景觀水環境的養護設備,通過攪拌達到創建水流作用,改變水體質量,增加水中含氧量,阻止懸浮物沉積。
QDT型低速推流器型號參數
型號: QDT型
口徑: 10-100mm
壓力: 30m
材質:鑄鐵,不銹鋼304.316.304L.316L
類別: 排污泵
QDT型低速推流器使用條件
攪拌機在下列條件下應能正常連續運行:
1.高介質溫度不超過40℃;
2.介質的PH值在5~9之間;
3.液體密度不超過1150kg/m3;
4.長期潛水運行,潛水深度一般不超過10m。
QDT型低速推流器性能參數:
潛水?dāng)嚢铏C(jī)在額定電壓為380伏,頻率為50Hz的性能參數如下表:
1、上表混合攪拌系列中,“重量”一列所標的數值為含導流罩的重量;
2、電機繞組絕緣等級:F級,防護等級:IP68,電機工作制式:24小時連續工作。
QDT型低速推流器選型參考:
潛水?dāng)嚢铏C(jī)的選型是一項比較復雜的工作,選型方案的正確與否直接影響到設備的正常使用,作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能,這個標準一般可用流速來確定。根據污水處理廠的不同工藝要求,攪拌機選型的佳流速應保證在0.15~0.3m/s之間,如果低于0.15m/s的流速則達不到推流攪拌的效果,如果超過0.3m/s的流速則會影響工藝效果且造成浪費。所以在選型前,首先要確定潛水?dāng)嚢铏C(jī)運用在什么場所,如:污水池、污泥池還是生化池;其次是介質參數,如:懸浮物含量、溫度、PH值等;還有水池的形狀,水深甚至安裝方式等都將對選型產生影響,同時還應考慮到節能因素,因?yàn)檫@將會影響到用戶今后的運行成本??蓞⒖枷旅娴臐撍?dāng)嚢铏C(jī)流場圖。
為了滿足在不同環境下都能達到佳的攪拌功能,我們?yōu)橛脩?hù)提供了多種型號的潛水?dāng)嚢铏C(jī),同時可提供選型服務。
潛水?dāng)嚢铏C(jī)可以有多種安裝方式,這里提供四種通用的方式供選擇,尺寸可參考下表。我公司還可以根據用戶的要求作特別設計。
注:
1、潛水?dāng)嚢铏C(jī)的專用安裝系統,可在無需排出池中污水的情況下,快速安裝和拆卸潛水?dāng)嚢铏C(jī);
2、安裝系統I-1只適用于池深<4m,機型為QJBO.85/8和QJBl.5/6,且可在水平方向和垂直方向調節角度;當池深>4m時,應選用安裝系統I-2型。
3、安裝系統II、III導桿可沿水平方向繞導桿軸線旋轉,大轉角為±60°;
4、當H>4m時需,在導桿中間添加一支撐架;
5、支撐架和下托架與池壁、池底均用膨脹螺栓或化學錨栓固定,無需預留孔;
6、客戶定貨時,請?zhí)峁┏厣頗及池型圖,以便確定導桿尺寸和支撐架個數;
7、安裝系統材質采用不銹鋼和碳鋼防腐可供選擇;
8、多臺攪拌機可共用一套起吊系統。
QDT型低速推流器運行模式:
潛水?dāng)嚢铏C(jī)的安裝定位對其攪拌效果有很大的影響,為了達到事半功倍的運行效果,我們建議用戶按照專業設計人員的要求去做,要充分考慮到水池的形狀,進出水的位置以及攪拌機的水流反射到構筑物向引起的渦流等情況,盡量減少短路循環和死角的產生,避免與池壁的撞擊而降低流速。參照下面的運行模式圖,可幫助您合理選擇攪拌機和安裝形式。
